TPS63060DSCR / 스위칭 전압 조절기 2.5-12Vin,2.25A 스더블유 크킨트 제한
| 제품 속성 | 속성 값 |
|---|---|
| 텍사스 인스트루먼츠 사 | |
| 상품 카테고리 : | 스위칭 전압 조절기 |
| 로에스 : | 세부 사항 |
| SMD / SMT | |
| WSON-10 | |
| 상승, 달러 | |
| 2.5 8 Ｖ에 대한 Ｖ | |
| 2.25 A | |
| 1개 출력 | |
| 2.5 Ｖ | |
| 12 Ｖ | |
| 30 uA | |
| 2.4 마하즈 | |
| - 40 Ｃ | |
| + 85 Ｃ | |
| TPS63060 | |
| 릴 | |
| 컷 테이프 | |
| 마우스릴 | |
| 브랜드 : | 텍사스 인스트루먼츠 사 |
| 개발 키트 : | TPS63060EVM-619 |
| 입력 전압 : | 2.5 12 Ｖ에 대한 Ｖ |
| 민감한 수분 : | 예 |
| 작동 공급전류 : | 30 uA |
| 제품 : | 전압 조절기 |
| 상품 종류 : | 스위칭 전압 조절기 |
|
양 공장 팩 : |
3000 |
| 하위범주 : | PMIC - 전원관리 ICs |
| 타이핑하세요 : | 전압 변환기 |
| 단일 가중치 : | 0.000631 온스 |
기술
TPS6306x 장치는 6전지 알칼리성 또는 닉드 또는 니켈수소화금속 전지 또는 1셀 또는 이중조 니켈-이온 또는 리튬-폴리머 배터리까지 각각 3셀에 의해 강화된 제품에게 Ａ 전원 해결책을 제공합니다. 출력 전류는 2 만큼높게 갈 수 있습니다 한 이중조 니켈-이온 또는 리튬-폴리머 배터리와 5 Ｖ에 대한 방출 혹은 더 낮게 사용하는 동안. 버크-부스트 컨버터는 최대 효율을 획득하기 위해 동기 정류를 사용하여 고정 주파수, 펄스폭 변조 (PWM) 제어기를 기반으로 합니다. 낮은 부하 전류에, 컨버터는 넓은 부하 전류 범위 위에서 고효율을 유지하기 위해 절전 모드에 들어갑니다. 컨버터가 고정 절환 주파수로 작동하도록 강요하면서, 절전 모드는 무력하게 될 수 있습니다. 스위치에서 최대 평균 전류는 2.25 A의 표준값으로 제한됩니다. 출력 전압은 외부 저항 분할기를 사용하여 프로그램 가능하거나, 칩위에 내부로 고정됩니다. 컨버터는 베터리 드레인을 최소화하기 위해 무력하게 될 수 있습니다. 중단 동안, 로드는 배터리로부터 분리됩니다.

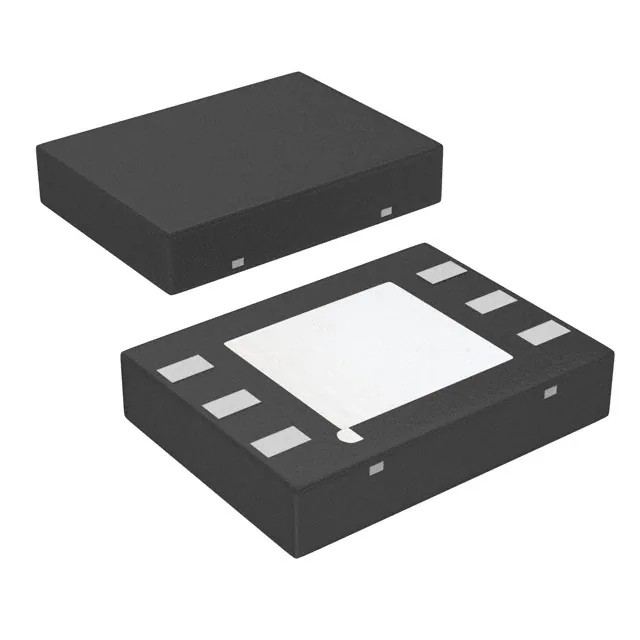

기기는 3 밀리미터 × 3 밀리미터, 10개 핀, WSON (DSC) 패키지에 이용할 수 있습니다.
