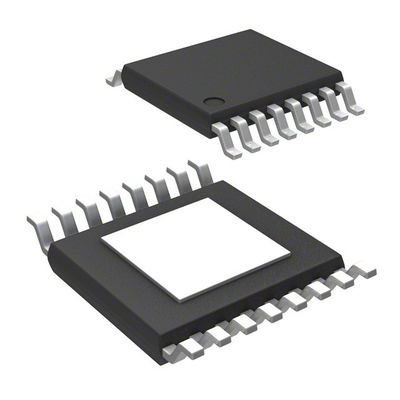

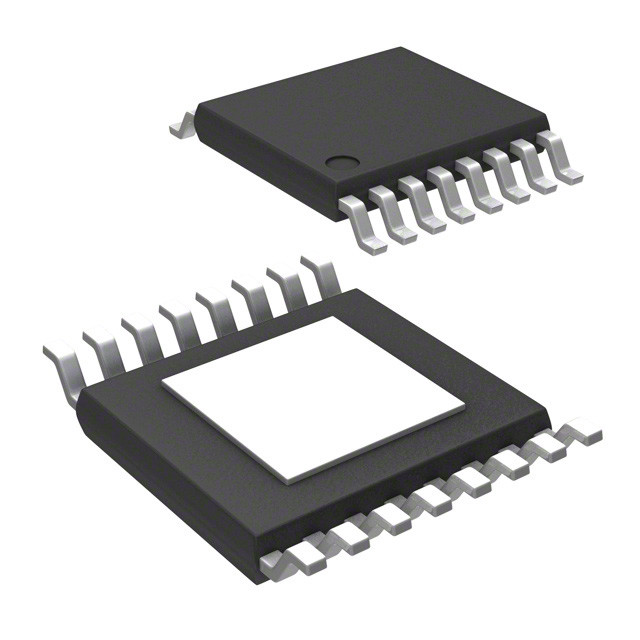

TPS7B7702QPWPRQ1 / HTSSOP-16 / LDO 전압 조절기
장치의 TPS7B770x-Q1 가정은 4.5 Ｖ에서 40 Ｖ (45가지 Ｖ 부하 덤프 보호)까지 넓은 입력 전압 범위와 함께 작동하도록 설계되는 한 개이고 이원적인 것, 전류 감지와 하이-볼타게 저전압 강하 레귤레이터 (LDO)를 특징으로 합니다.
이러한 장치는 채널 전류마다 동축 케이블을 통한 능동 안테나의 저잡음 증폭기에 대한 전력에 300 마를 제공합니다. 각각 채널은 또한 1.5 Ｖ부터 20 Ｖ까지 조정할 수 있는 출력 전압을 제공합니다. 이러한 장치는 전류 검출과 에러 핀을 통하여 진단을 제공합니다. 부하 전류를 모니터링하기 위해, 고전위측 전류 센서 회로는 비례하는 아날로그 출력을 감지된 부하 전류에게 제공합니다. 정확한 전류 검출은 더 나은 보정이 필요없이 열기와 일반과 단락 상태의 탐지를 허락합니다. 전류 검출은 아날로그-디지털 변환기 (ADC) 자원을 구하기 위해 채널과 장치 사이에 다중송신될 수 있습니다. 각각 채널은 또한 외부 저항과 조정할 수 있는 전류 한계를 구현합니다.
통합된 봉 플러스 다이오드는 외부 다이오드에 대한 필요성을 제거합니다. 이러한 장치는 표준 온도 셧다운과 출력 위의 짧은-배터리 보호와 역전류보호를 특징으로 합니다. 각각 채널은 귀납적 스위치 끄기 동안 출력에 내부 귀납적 클램프 보호를 갖.
이러한 장치는 +125' Ｃ 대기 온도 범위에 -40' Ｃ에 걸쳐 작동합니다.
| 제품 속성 | 속성 값 |
|---|---|
| 텍사스 인스트루먼츠 사 | |
| 상품 카테고리 : | LDO 전압 조절기 |
| SMD / SMT | |
| HTSSOP-16 | |
| 1.5 20 Ｖ에 대한 Ｖ | |
| 300 마 | |
| 2개 출력 | |
| 긍정 | |
| 18 uA | |
| 4.5 Ｖ | |
| 40 Ｖ | |
| 73 dB | |
| 조정할 수 있습니다 | |
| - 40 Ｃ | |
| + 125 Ｃ | |
| 350 mV | |
| AEC-Q100 | |
| TPS7B7702-Q1 | |
| 릴 | |
| 컷 테이프 | |
| 마우스릴 | |
| 브랜드 : | 텍사스 인스트루먼츠 사 |
| 드룹아웃 전압 - 맥스 : | 500 mV |
| 선로 전압 변동률 : | 10 mV |
| 부하 변동분 : | 20 mV |
| 민감한 수분 : | 예 |
| 작동 공급전류 : | 600 uA |
| 작동 온도 범위 : | - 4 |
| 출력 전압 레인지 : | 1.5 20 Ｖ에 대한 Ｖ |
| 제품 : | LDO 전압 조절기 |
| 상품 종류 : | LDO 전압 조절기 |
| 양 공장 팩 : | 2000 |
| 하위범주 : | PMIC - 전원관리 ICs |
| 타이핑하세요 : | 전류 검출과 듀얼 채널 안테나 LDO |
| 단일 가중치 : | 0.004586 온스 |
